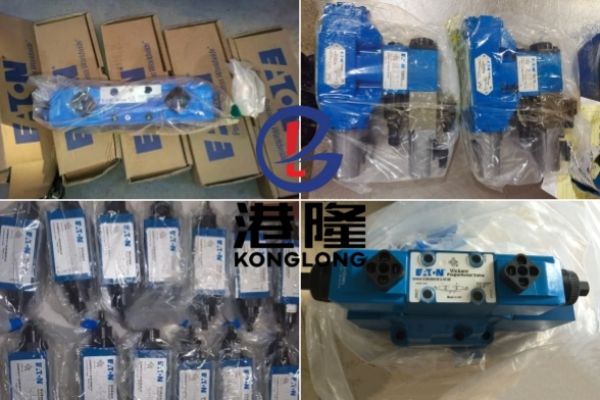

威格士VICKERS液壓電磁閥DG4V-3S-2C-M-X2-H4-60與DG4V-3S-2C-M-X6-1-H4-60詳解
 一、型號編碼全解析
這兩款閥同屬威格士DG4V-3S系列標準流量型高壓濕式電磁換向閥，專門為工業與移動液壓系統設計，型號編碼含義如下：
| 代碼段 | 含義 | DG4V-3S-2C-M-X2-H4-60說明 | DG4V-3S-2C-M-X6-1-H4-60說明 |
|--------|------|---------------------------|----------------------------|
| DG4V | 系列標識 | 威格士電磁換向閥基本型號，4表示四位四通，V表示額定壓力350bar | 同左 |
| 3S | 尺寸規格與流量等級 | ISO 4401 size 03 (CETOP 3/NFPA D03)，標準流量型(最大40L/min)，適配中小型液壓系統 | 同左 |
| 2C | 閥芯類型與中位機能 | 2C=彈簧對中+閉式中位(全部油口封閉)，斷電自動回到中位，執行器保持靜止 | 同左 |
| M | 安裝接口標準 | 符合ISO 4401標準，板式安裝，通用性強 | 同左 |
| X2/X6-1 | 手動應急操作方式(核心區別) | X2=普通型手動應急按鈕，非防水設計，用于緊急情況下手動換向 | X6-1=防水型鎖定式手動應急裝置，IP65防護等級，可鎖定在換向位置，適用于戶外/潮濕環境 |
| H4 | 電磁鐵型號與電壓 | H4=AC220V濕式電磁鐵，電樞浸泡在液壓油中散熱，噪音低、壽命長 | 同左 |
| 60 | 設計版本 | 標準型設計，成熟可靠，通過2000萬次循環疲勞測試 | 同左 |
二、核心技術參數（兩款通用）
| 參數項目 | 數值 | 備注 |
|----------|------|------|
| 工作壓力 | P/A/B口最高350bar(5000psi)，T口最高210bar(3000psi) | 適配高壓液壓系統，滿足工業與移動設備需求 |
| 額定流量 | 40L/min(10.5USgpm)，最大40L/min | 標準流量型，適合中小型系統流量需求 |
| 溫度范圍 | -20°C至+80°C | 適應工業常規工況與戶外環境 |
| 密封材料 | NBR丁腈橡膠 | 兼容礦物油、水-乙二醇等多種液壓油 |
| 響應時間 | 約10-20ms | 濕式電磁鐵設計，響應迅速，動作平穩 |
| 安裝方式 | 板式安裝，符合ISO 4401/CETOP標準 | 便于系統集成與維護，可與標準底板組合 |
| 重量 | 雙電磁鐵型約2.1kg，單電磁鐵型約1.7kg | 結構緊湊，功率/重量比高 |
| 流體清潔度要求 | 19/17/14 micron | 建議使用10μm以下過濾精度的液壓油，延長閥芯壽命 |
| 電磁鐵功率 | 30瓦特 | AC220V濕式電磁鐵，散熱效率高，連續工作穩定 |
三、兩款閥的核心區別：手動應急操作方式
這是兩款閥最關鍵的差異，直接影響其適用環境與應急操作能力：
| 區別維度 | DG4V-3S-2C-M-X2-H4-60 | DG4V-3S-2C-M-X6-1-H4-60 | 選型建議 |
|----------|-------------------------|-------------------------|----------|
| 手動操作類型 | X2=普通按鈕式 | X6-1=防水鎖定式 | 戶外/潮濕環境必選X6-1 |
| 防護等級 | IP40(非防水) | IP65(防塵防水) | 惡劣環境選X6-1，室內清潔環境選X2 |
| 操作功能 | 僅臨時手動換向，松手復位 | 可鎖定在換向位置，也可臨時操作后復位 | 需要保持應急位置時選X6-1 |
| 操作手感 | 輕觸式按鈕，操作力小 | 旋轉鎖定式，操作力適中，防止誤操作 | 振動環境選X6-1，避免誤觸發 |
| 適用場景 | 室內工業設備、清潔環境 | 戶外工程機械、礦山設備、潮濕環境 | 根據安裝環境與安全要求選擇 |
 手動應急操作的重要性
在液壓系統中，手動應急操作是安全設計的關鍵環節：
- 當電氣系統故障或斷電時，可通過手動操作實現執行器的安全復位或緊急停止
- 設備調試階段，可通過手動操作快速測試液壓回路
- 維護保養時，可通過手動操作釋放系統壓力
四、產品核心優勢
1.  標準流量設計：40L/min流量適配大多數中小型液壓系統，性價比高
2.  高壓高性能：P/A/B口耐壓達350bar，遠超普通電磁閥，適配嚴苛工況
3.  濕式電磁鐵技術：電樞浸泡在液壓油中，散熱效率高、壽命長、噪音低，防護等級高
4.  閉式中位機能：斷電時全部油口封閉，執行器精確定位，防止漂移，系統壓力穩定
5.  模塊化設計：支持SystemStak?集成方案，可與多通徑底板組合，降低系統復雜度與成本
6.  維護便捷：電磁線圈可快速更換，無需拆卸閥體，不影響液壓系統運行
7.  手動應急功能：提供多種手動操作選項，確保系統在任何情況下都能安全控制
五、應用場景推薦
 DG4V-3S-2C-M-X2-H4-60（普通手動按鈕）
- 室內工業設備：CNC機床、注塑機、包裝機械的液壓系統，環境清潔，操作頻率低
- 自動化生產線：物料搬運、定位機構的方向控制，電氣系統可靠，手動操作僅作備用
- 測試設備：實驗室液壓測試平臺，便于快速調試與功能驗證
- 輕工業機械：食品包裝機、紡織機械的液壓控制，空間有限，需要緊湊設計
 DG4V-3S-2C-M-X6-1-H4-60（防水鎖定式手動操作）
- 戶外工程機械：小型挖掘機、裝載機、叉車的工作裝置控制，適應雨雪、灰塵環境
- 礦山與冶金設備：井下作業機械、軋機輔助系統，需要高防護等級與可靠應急操作
- 船舶與海洋設備：甲板機械、艙室液壓系統，防潮防鹽霧，適應惡劣海洋環境
- 能源行業：風力發電、太陽能跟蹤系統的液壓控制，戶外安裝，長期無人值守
六、安裝與維護要點
1.  安裝規范
    - 嚴格遵循ISO 4401/CETOP安裝標準，密封面清潔無損傷，安裝扭矩15-20Nm
    - 電磁鐵安裝時可旋轉90°(僅限插頭型)，方便布線，避免線纜受拉
    - 手動操作裝置應安裝在易于操作的位置，確保緊急情況下可快速觸及
    - 液壓油清潔度：推薦10μm以下過濾精度，防止閥芯卡滯與磨損
2.  維護建議
    - 定期檢查手動操作裝置的靈活性，X6-1型需確認鎖定功能正常
    - 檢查電磁鐵絕緣性與電壓穩定性，AC220V系統需防止電壓波動
    - 發現泄漏及時檢查密封件，必要時更換原廠配件，保持系統高效運行
    - 長期停用前，清潔系統并注油保護，防止內部銹蝕
    - 可在不釋放油液的情況下更換線圈，提高維護效率
七、選型指南
選擇這兩款閥的核心依據：
1.  安裝環境
    - 室內清潔環境→選擇DG4V-3S-2C-M-X2-H4-60（普通手動按鈕，成本更低）
    - 戶外/潮濕/多塵環境→選擇DG4V-3S-2C-M-X6-1-H4-60（IP65防護，更可靠）
2.  應急操作需求
    - 僅需臨時應急換向→選擇X2型（操作簡單，松手復位）
    - 需要保持應急位置→選擇X6-1型（可鎖定，適合長時間應急操作）
3.  安全要求
    - 高安全等級設備→選擇X6-1型（防止誤操作，鎖定功能提供額外安全保障）
    - 普通安全要求→選擇X2型（滿足基本應急需求，成本更優）
兩款閥均為威格士成熟產品，性能穩定可靠，可根據具體工況靈活選用，確保液壓系統高效、平穩、安全運行。
